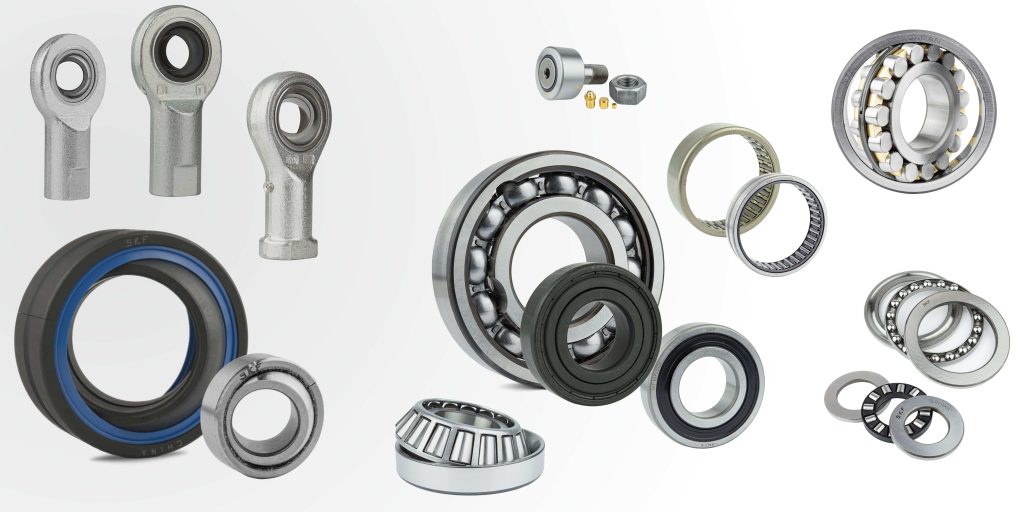

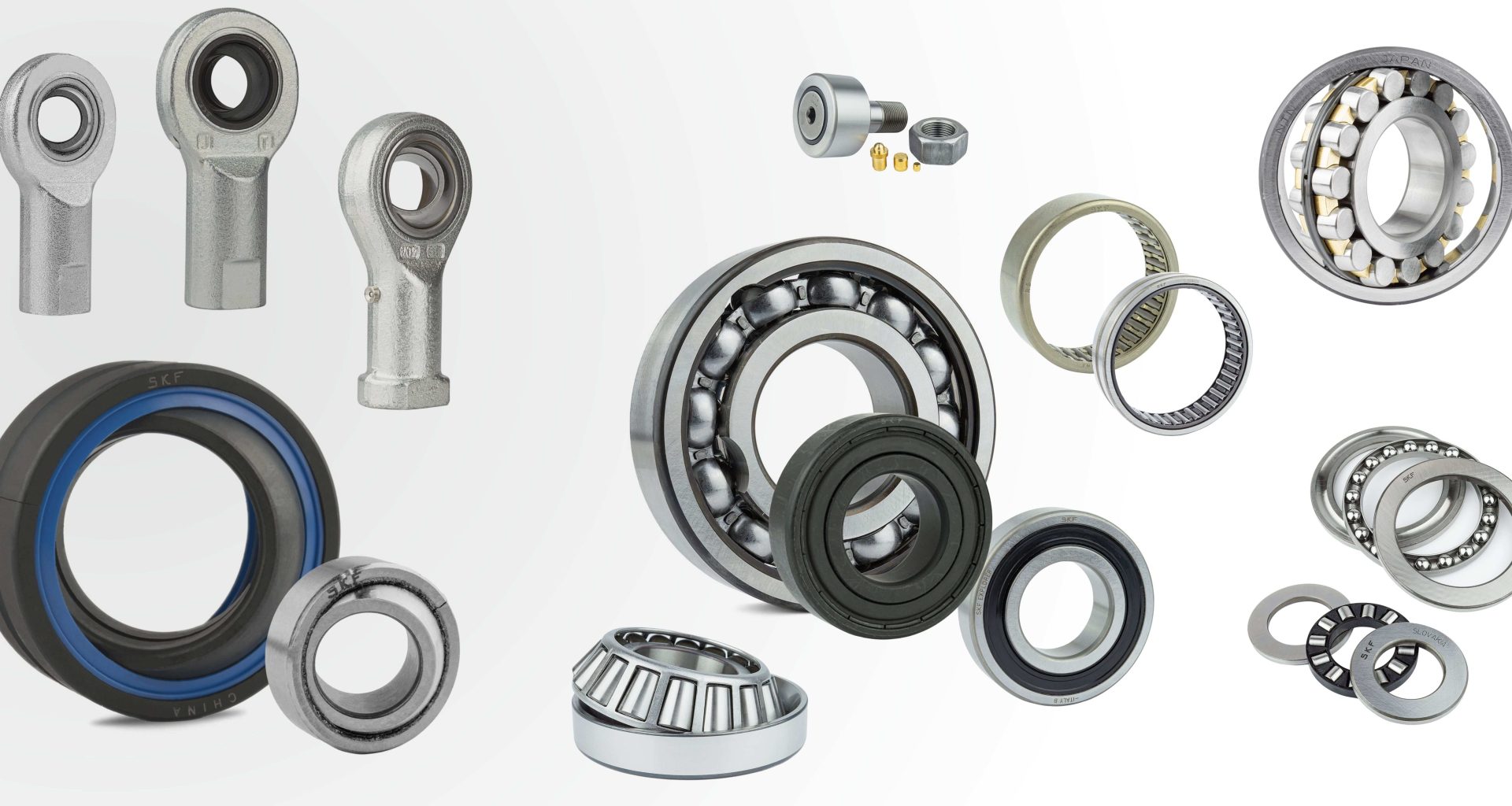

Радіальні та упорні підшипники — це деталі з різним функціональним призначенням. Вони не є взаємозамінними, оскільки розроблені під різні вектори навантаження. У цій статті розглянемо, як працюють обидва типи підшипників, у чому їхні технічні відмінності та як правильно підібрати деталь під конкретний вузол.
Особливості та сфера застосування радіальних підшипників
Радіальні підшипники призначені для сприйняття радіального навантаження — зусилля, що діє перпендикулярно до осі обертання вала. Це може бути вага самого вала, шківів, зубчастих коліс чи маховиків. Такі підшипники широко використовуються в електродвигунах, редукторах, автомобільних маточинах, сільгосптехніці та промисловому обладнанні.
До складу стандартного радіального підшипника входять внутрішнє та зовнішнє кільце, сепаратор і тіла кочення (кульки або ролики).
Ключові технічні характеристики:
- Робота на високих швидкостях: конструкція забезпечує стабільний та рівномірний рух тіл кочення навіть за високої частоти обертання вала.
- Висока радіальна вантажопідйомність: розраховані на значний перпендикулярний тиск.
- Компактність: дозволяють монтувати вузли в умовах обмеженого простору.
- Сприйняття незначних осьових навантажень: деякі типи радіальних підшипників здатні додатково утримувати невеликі осьові зусилля в обох напрямках.
Особливості та сфера застосування упорних підшипників
Упорні підшипники розроблені спеціально для сприйняття осьового (упорного) навантаження — зусилля, що діє вздовж осі обертання вала (наприклад, тиск у поворотних механізмах, домкратах, гвинтових чи черв’ячних передачах).
Вони мають важливу конструктивну особливість: їхні кільця розділені та мають власну термінологію — туге кільце (встановлюється безпосередньо на вал і обертається разом із ним) та вільне кільце (монтується в корпус механізму).
Ключові технічні характеристики та обмеження:
- Фіксація вала в поздовжньому напрямку: надійно обмежують небажане переміщення вала вздовж його осі під високим тиском.
- Забезпечення плавності під осьовим навантаженням: гарантують стабільне обертання без заклинювання вузла під витискальним зусиллям.
- Нездатність сприймати радіального навантаження: упорні підшипники не розраховані на радіальні сили. Якщо піддати такий підшипник перпендикулярному навантаженню, він швидко зруйнується.
- Обмеження за швидкістю обертання: через вплив відцентрових сил на тіла кочення упорні підшипники зазвичай використовуються на низьких та середніх швидкостях.
Альтернативні варіанти підшипників, які варто розглянути
Якщо коротко, при виборі оптимального конструкторського рішення за посиланням https://shop.galp.com.ua/pidshypnyky/kulkovi-pidshypnyky/kulkovi-radialno-uporni-pidshypnyky/ потрібно врахувати вектор навантаження та швидкість обертання. Також варто враховувати «проміжні» варіанти – радіально-упорні або упорно-радіальні підшипники (наприклад, конічні роликові або радіально-упорні кулькові). Вони розроблені саме під суміщені вектори сил та здатні сприймати в різних пропорціях і радіальні, і осьові навантаження.
